조경 CAD 도면 작성 기초: 초보자를 위한 완벽 가이드
조경 설계 분야에서 조경 CAD 도면은 더 이상 선택이 아닌 필수입니다. 손으로 그리던 시대를 지나 이제는 컴퓨터를 활용한 정밀한 도면 작성이 업계 표준으로 자리 잡았습니다. 처음 CAD를 접하는 분들에게는 복잡해 보일 수 있지만, 기초 개념을 제대로 이해하면 생각보다 빠르게 익힐 수 있습니다. 오늘은 조경 CAD 도면 작성의 기초부터 실무에서 바로 활용할 수 있는 팁까지 차근차근 알려드리겠습니다.
조경 CAD 도면이란 무엇인가?
CAD(Computer-Aided Design)는 컴퓨터를 이용한 설계를 의미하며, 조경 분야에서는 정원, 공원, 아파트 단지 등의 외부 공간을 설계할 때 필수적으로 사용됩니다. 조경 CAD 도면은 단순한 그림이 아니라 정확한 치수와 스케일을 바탕으로 한 기술 문서입니다. 시공자는 이 도면을 보고 실제 현장에서 작업을 진행하기 때문에 정확성이 무엇보다 중요합니다.
조경 CAD 도면에는 평면도, 단면도, 상세도, 식재도, 시설물 배치도 등 다양한 종류가 있습니다. 각 도면은 서로 다른 정보를 담고 있으며, 프로젝트의 규모와 성격에 따라 필요한 도면의 종류가 달라집니다. 초보자라면 먼저 평면도 작성부터 시작하여 점차 다른 도면으로 영역을 넓혀가는 것을 권장합니다.
조경 CAD 작업에 필요한 소프트웨어
조경 설계에 사용되는 CAD 소프트웨어는 여러 가지가 있습니다. 가장 널리 사용되는 프로그램을 살펴보겠습니다.
- AutoCAD: 업계 표준 소프트웨어로, 대부분의 조경 사무소에서 사용합니다. 정밀한 2D 도면 작성에 최적화되어 있습니다.
- AutoCAD Civil 3D: 토목 및 조경 분야에 특화된 버전으로, 지형 모델링과 토공 계산에 유용합니다.
- Vectorworks Landmark: 조경 설계에 특화된 BIM 소프트웨어로, 3D 모델링과 2D 도면을 동시에 작업할 수 있습니다.
- SketchUp: 3D 모델링에 강점이 있으며, 프레젠테이션용 이미지 제작에 많이 활용됩니다.
- ZWCAD: AutoCAD와 유사한 인터페이스를 가진 대안 소프트웨어로, 비용 효율적인 선택입니다.
초보자라면 AutoCAD부터 시작하는 것을 추천합니다. AutoCAD의 기본 명령어와 개념을 익히면 다른 CAD 소프트웨어로의 전환도 수월해집니다. Autodesk에서는 학생과 교육자를 위한 무료 라이선스도 제공하고 있으니, Autodesk Education 공식 사이트에서 확인해보시기 바랍니다.
CAD 작업 전 알아야 할 기본 개념
축척(Scale)의 이해
조경 CAD 도면 작성에서 가장 먼저 이해해야 할 개념이 바로 축척입니다. 축척은 실제 크기와 도면상 크기의 비율을 나타냅니다. 예를 들어 1:100 축척은 도면에서 1cm가 실제로는 100cm(1m)를 의미합니다.
조경 도면에서 자주 사용되는 축척은 다음과 같습니다.
- 1:500 ~ 1:1000: 대규모 부지의 전체 배치도, 마스터플랜
- 1:200 ~ 1:300: 중규모 프로젝트의 평면도, 식재도
- 1:100: 상세한 공간 계획이 필요한 평면도
- 1:50 ~ 1:20: 단면도, 시설물 상세도
- 1:10 ~ 1:5: 특수 시설물의 상세 디테일
CAD에서는 항상 실제 치수(1:1)로 작업하고, 출력할 때 원하는 축척에 맞춰 조정하는 것이 원칙입니다. 이렇게 하면 치수 확인이 쉽고, 다양한 축척의 도면을 하나의 파일에서 관리할 수 있습니다.
좌표계와 단위 설정
조경 CAD 도면을 시작하기 전에 반드시 단위 설정을 확인해야 합니다. 국내에서는 대부분 밀리미터(mm) 또는 미터(m)를 사용합니다. 프로젝트 시작 전에 사무소의 표준이나 발주처의 요구사항을 확인하세요.
AutoCAD에서는 UNITS 명령어를 통해 단위를 설정할 수 있습니다. 길이 단위뿐 아니라 각도 단위, 정밀도 등도 함께 설정하는 것이 좋습니다. 조경 도면에서는 보통 소수점 이하 0~2자리까지 표시하며, 각도는 십진법(Decimal Degrees)을 사용합니다.
AutoCAD 필수 기본 명령어
조경 CAD 도면 작성을 위해 반드시 알아야 할 기본 명령어들을 소개합니다. 이 명령어들만 제대로 익혀도 기본적인 도면 작성이 가능합니다.
그리기 명령어
LINE(L)은 가장 기본적인 선 그리기 명령어입니다. 시작점과 끝점을 지정하여 직선을 그립니다. 연속으로 여러 선을 그릴 수 있으며, Enter 또는 ESC로 명령을 종료합니다.
POLYLINE(PL)은 연결된 선분이나 호를 하나의 객체로 그리는 명령어입니다. 조경 도면에서 경계선, 포장 경계, 식재 범위 등을 그릴 때 많이 사용됩니다. 면적 계산이 필요한 경우 반드시 POLYLINE으로 닫힌 도형을 만들어야 합니다.
CIRCLE(C)은 원을 그리는 명령어로, 수목의 수관폭을 표현하거나 원형 시설물을 그릴 때 사용됩니다. 중심점과 반지름, 또는 중심점과 지름을 입력하여 그릴 수 있습니다.
ARC(A)는 호를 그리는 명령어입니다. 곡선 동선이나 자연스러운 경계선을 표현할 때 유용합니다. 시작점, 중심점, 끝점 등 다양한 방식으로 호를 그릴 수 있습니다.
RECTANGLE(REC)은 직사각형을 그리는 명령어로, 건물 외곽선이나 주차장 등 직각 형태의 공간을 빠르게 그릴 때 사용됩니다.
편집 명령어
MOVE(M)는 객체를 이동시키는 명령어입니다. 기준점을 지정한 후 목표 위치를 클릭하거나 거리를 입력하여 정확하게 이동할 수 있습니다.
COPY(CO)는 객체를 복사하는 명령어로, 반복되는 요소를 배치할 때 유용합니다. 수목이나 볼라드, 벤치 등 동일한 시설물을 여러 개 배치할 때 자주 사용됩니다.
ROTATE(RO)는 객체를 회전시키는 명령어입니다. 기준점을 중심으로 원하는 각도만큼 회전시킬 수 있으며, 참조 옵션을 사용하면 특정 방향에 맞춰 정렬할 수 있습니다.
SCALE(SC)은 객체의 크기를 조절하는 명령어입니다. 외부에서 가져온 블록의 크기를 조정하거나, 전체 도면의 스케일을 변경할 때 사용됩니다.
TRIM(TR)과 EXTEND(EX)는 선을 자르거나 연장하는 명령어로, 도면 정리 시 필수적입니다. 조경 CAD 도면에서 경계선 정리나 교차점 처리에 많이 활용됩니다.
OFFSET(O)은 객체를 지정한 거리만큼 평행하게 복사하는 명령어입니다. 도로 경계선, 포장 패턴, 식재 간격 등을 표현할 때 매우 유용합니다.
더 많은 조경 정보는 landscapelab 홈페이지에서 확인하실 수 있습니다. landscapelab 조경 블로그에서도 다양한 실무 정보를 제공하고 있습니다.

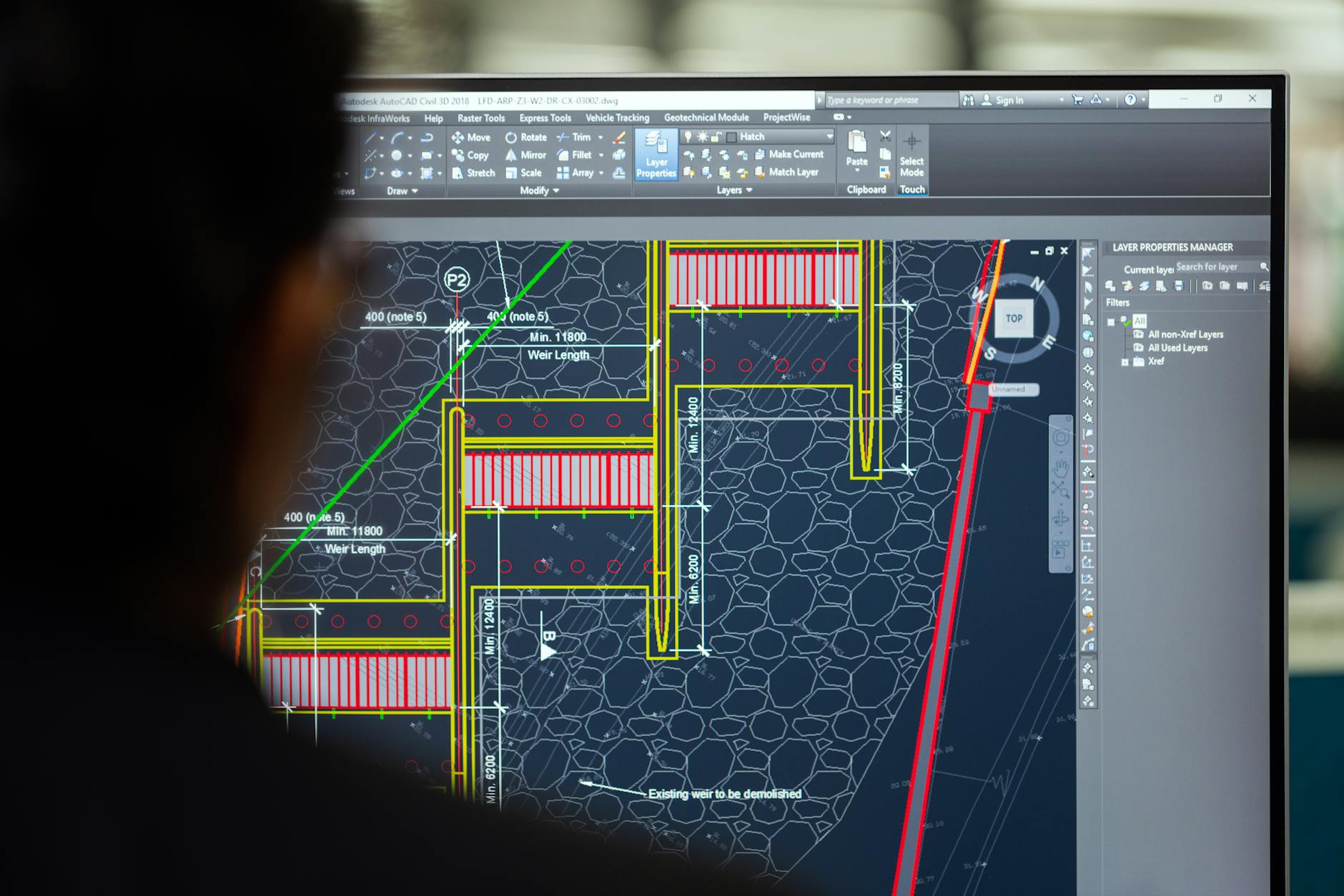

레이어(Layer) 설정과 관리
조경 CAD 도면에서 레이어 관리는 매우 중요합니다. 레이어는 투명한 종이를 겹쳐놓은 것과 같은 개념으로, 각 요소를 분류하여 체계적으로 관리할 수 있게 해줍니다.
조경 도면의 표준 레이어 구성
일반적으로 조경 도면에서 사용하는 레이어는 다음과 같이 구성합니다.
- L-SITE-BDRY: 대지 경계선
- L-SITE-CONT: 등고선
- L-PLNT-TREE: 교목
- L-PLNT-SHRB: 관목
- L-PLNT-GRND: 지피/초화류
- L-PVMT-PATT: 포장 패턴
- L-STRUC-WALL: 옹벽/경계벽
- L-FURN-BNCH: 벤치/의자
- L-FURN-LITE: 조명
- L-ANNO-TEXT: 문자 주석
- L-ANNO-DIM: 치수선
레이어별로 색상, 선 종류, 선 두께를 다르게 설정하면 도면의 가독성이 높아집니다. 예를 들어 대지 경계선은 굵은 실선, 등고선은 가는 실선, 건물 외곽선은 중간 두께의 실선으로 구분합니다.
레이어 명명 규칙
레이어 이름은 일관된 규칙에 따라 지정해야 나중에 도면 관리가 수월합니다. 국내에서는 건설 CALS 표준을 따르는 경우가 많으며, 사무소마다 자체 표준을 사용하기도 합니다. 중요한 것은 프로젝트 내에서 일관성을 유지하는 것입니다.
조경 CAD 도면의 필수 구성 요소
제목란(Title Block)
모든 조경 CAD 도면에는 제목란이 포함되어야 합니다. 제목란에는 프로젝트명, 도면명, 축척, 설계자 정보, 날짜, 도면 번호 등이 기재됩니다. 회사마다 고유한 제목란 양식이 있으며, 이를 블록으로 저장해두고 사용합니다.
방위표와 축척바
방위표는 도면의 방향을 나타내며, 일반적으로 북쪽을 위로 향하게 배치합니다. 축척바(Scale Bar)는 도면이 출력되었을 때 축척을 시각적으로 확인할 수 있게 해주는 요소입니다. PDF로 변환하거나 확대/축소 출력 시에도 실제 크기를 가늠할 수 있어 매우 유용합니다.
범례(Legend)
조경 도면에서 범례는 필수입니다. 특히 식재도면에서는 수종별 심볼과 규격, 수량을 표시하는 범례가 반드시 포함되어야 합니다. 포장 도면에서는 포장재 종류별 패턴과 마감재를 표시합니다.
실무에서 유용한 CAD 팁
블록(Block) 활용하기
블록은 여러 객체를 하나로 묶어 재사용할 수 있게 만든 것입니다. 조경 CAD 도면에서는 수목 심볼, 시설물, 방위표, 제목란 등을 블록으로 만들어 사용합니다. 블록을 활용하면 작업 속도가 빨라지고, 수정 시 일괄 변경이 가능해 효율적입니다.
수목 블록의 경우 수관폭에 따라 여러 크기를 미리 만들어두거나, 동적 블록(Dynamic Block)으로 만들어 크기를 조절할 수 있게 하면 편리합니다.
외부참조(XREF) 사용하기
대규모 프로젝트에서는 외부참조(XREF)를 활용하면 효율적입니다. 기반 도면(측량도, 건축 배치도 등)을 외부참조로 연결하면, 원본이 수정될 때 자동으로 업데이트됩니다. 파일 용량도 줄어들어 작업 속도가 개선됩니다.
해치(Hatch)로 재질 표현하기
조경 CAD 도면에서 해치는 포장재나 식재 영역을 표현하는 데 필수적입니다. AutoCAD에는 다양한 기본 해치 패턴이 제공되며, 커스텀 패턴을 만들어 사용할 수도 있습니다. 잔디, 데크, 콘크리트, 화강석 등 다양한 재질을 해치로 구분하면 도면의 가독성이 높아집니다.
조경 CAD 도면 작성 시 주의사항
조경 CAD 도면을 작성할 때 초보자가 자주 하는 실수들이 있습니다. 이를 미리 알아두면 수정 작업을 줄일 수 있습니다.
첫째, 레이어를 무시하고 작업하지 마세요. 모든 객체를 0번 레이어에 그리면 나중에 수정이 매우 어려워집니다. 처음부터 레이어를 구분하여 작업하는 습관을 들이세요.
둘째, 실제 치수로 작업하세요. 축척에 맞춰 작게 그리는 것은 잘못된 방법입니다. 항상 1:1 스케일로 작업하고, 출력 시 축척을 조정하세요.
셋째, 객체 스냅(OSNAP)을 활용하세요. 교차점, 끝점, 중심점 등에 정확하게 스냅하지 않으면 작은 간격이 생겨 나중에 면적 계산이나 해치 적용 시 문제가 됩니다.
넷째, 정기적으로 저장하세요. CAD 작업 중 프로그램이 강제 종료되면 모든 작업이 사라질 수 있습니다. 자동 저장 기능을 활성화하고, 중요한 작업 후에는 다른 이름으로 백업 저장하는 습관을 들이세요.
조경 CAD 실력 향상을 위한 학습 방법
조경 CAD 도면 작성 실력을 향상시키려면 꾸준한 연습이 필요합니다. 다음과 같은 방법으로 학습해보세요.
기존 도면을 따라 그려보는 트레이싱 연습이 효과적입니다. 잘 작성된 조경 도면을 구해서 똑같이 따라 그려보면, 레이어 구성, 선 표현, 심볼 활용 등을 자연스럽게 익힐 수 있습니다.
실제 공간을 측정하여 도면화해보는 것도 좋습니다. 집 앞 정원이나 근처 공원의 일부를 직접 측정하고 CAD로 그려보면 실무 감각을 기를 수 있습니다.
유튜브나 온라인 강좌를 활용하는 것도 추천합니다. AutoCAD 기본 강좌부터 조경 CAD에 특화된 강좌까지 다양한 무료/유료 콘텐츠가 있습니다.
마무리하며
오늘은 조경 CAD 도면 작성의 기초에 대해 알아보았습니다. CAD는 처음에는 어렵게 느껴지지만, 기본 명령어와 개념을 익히면 빠르게 숙달할 수 있습니다. 가장 중요한 것은 꾸준한 연습입니다.
조경 CAD 도면은 단순히 그림을 그리는 것이 아니라, 시공자와 소통하는 중요한 도구입니다. 정확하고 명확한 도면을 작성하는 것이 성공적인 조경 프로젝트의 첫걸음입니다. 오늘 배운 내용을 바탕으로 차근차근 실력을 쌓아가시기 바랍니다.
